重三型滑觸線 |
一.產品介紹

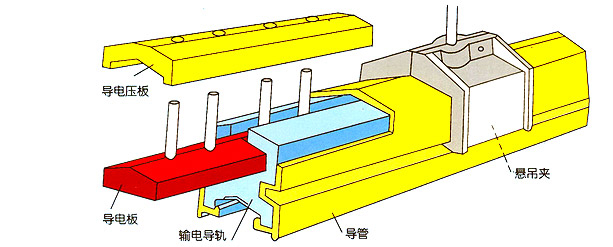

HXPn-ZHX重三型滑觸線,導體為鋁質異型材,具有垂直方向和水平方向上的剛度,而且具有非常大的表面面積,可以保證充分的散熱,導體內壓有一條十分耐磨的不銹鋼滑觸帶,作為集電器電刷的接觸面。絕緣護套的PVC成分材料或BAYBLEND成分材料,安全等級達到IP23標準,對于人體絕對安全,還可以根據規定的安全標準提供一定的防護等級,護套的形狀使護套可以防水和防塵,重三型滑觸線采用單螺栓提掛夾,安裝快捷簡單,該產品維護十分容易,常被應用于電流較大,使用頻率較高,運行速度快,環境溫度高和較差的場合。該產品根據滑觸線的發展趨勢,重三型滑觸線將有舉足輕重的地位,發展前景十分廣闊。
二.技術參數
HXPnR-ZHX重三型滑觸線符合下列國際安全標準:
NFC32-070-91,VDE0470,DIN53438,NFEN60529-29,NFEN60439-2-93

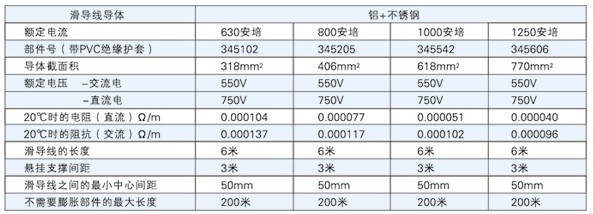

1、 重三型滑觸線導體技術參數 2、重三型滑觸線絕緣護套技術參數
滑導線護套 |
標準型 |
中等耐熱型 |
不同負荷量下能夠允許的最高溫度 |
材料 |
PVC |
BAYBLEND |
負荷量 |
100% |
80% |
60% |
40% |
20% |
電介質強度 |
180KV/㎝ |
240 KV/㎝ |
帶絕緣護套 |
|
|
|
|
|
體積電阻率 |
>10(11)Ω |
>10Ω/㎝ |
-標準型 |
25° |
30° |
35° |
40° |
55° |
VICAT軟化溫度 |
>10Ω/㎝ |
125° |
-中等耐熱型 |
65° |
70° |
75° |
80° |
95° |
可燃性 |
自熄 |
自熄 |
|
|
|
|
|
|

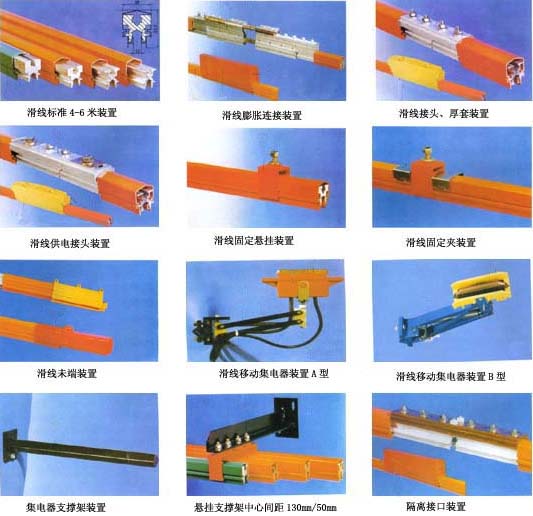

三、附件:
|
